主要用途與適用范圍

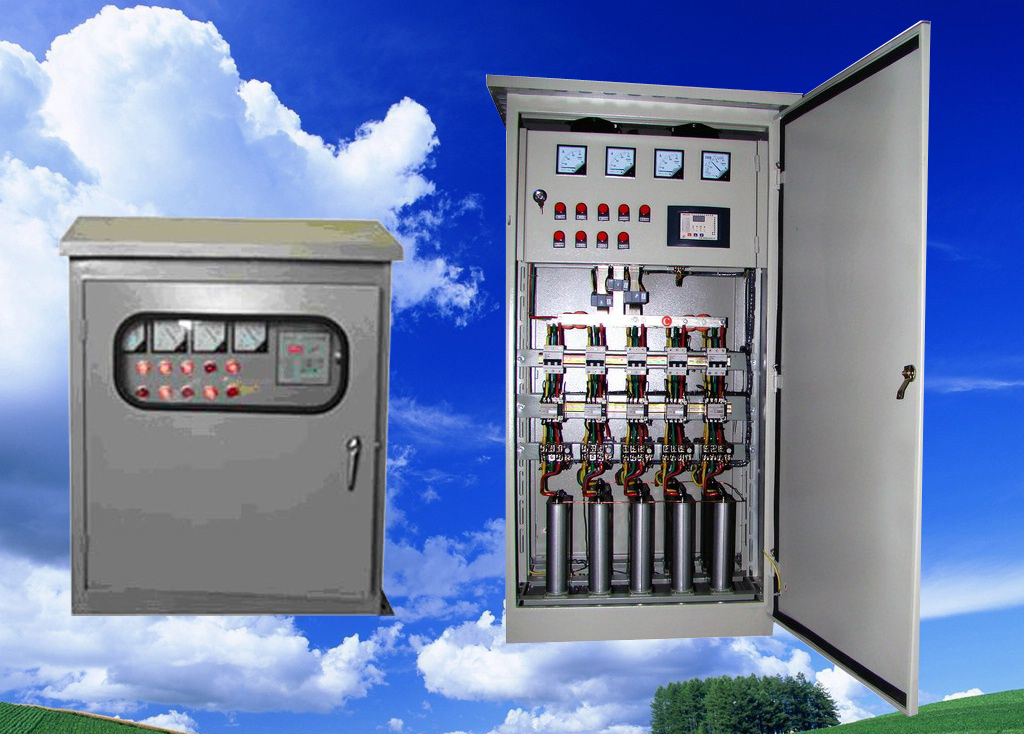

STBBWD型低壓無功動態補償裝置是采用無觸點交流開關，它受控?zé)o功動態補償控制器，跟蹤負荷無功電流的變化，對多組電容器進行快速而頻繁的投切，使受電功率因數始終保持在最佳狀態，從而最大限度地降低線路損耗和增加配電變壓器的有效輸出容量，優化用電質量。

本裝置對穩定系統電壓，發送功率因數，提高變壓器承載能力，非常顯著。特別適用于頻繁及沖擊性負荷的快速跟跟蹤補償，如港口、建材、石化、、輕工、冶金、機械等頻繁操作的配電系統。

工作條件

海拔高度：小于等于2000m

環境溫度：-25攝氏度~+50攝氏度

相對濕度：25攝氏度時小于等于95%

安裝環境：無易燃、易爆、嚴重污染、化學腐蝕、及劇烈振動場所

安裝條件：電網中諧波含量符合GB/14549中0.38KV條款的規定

產品特點

1.用無觸點交流開關投切電容器的無功動態補償是性能全面優于目前廣泛使用采用接觸器投切的產品。它投切時無火花、無噪音、無涌流、無過電壓、電容不必放電可快速投切，對電網不產生污染，尤其是使用壽命長，可長時間免維護

2.平均動態響應時間TR小于等于10ms ，組間投切間隔小于等于20ms，任一級電容均在切除后不必放電可立即再次投入

3.保護：短路、過載、過電壓，當電壓達到過壓保護值時，延時停止工作并逐組退出所有運行的電容器

4.自動運行功能：停電退出，通電后延時恢復自動運行

主要技術參數

額定工作電壓：三相交流380V，單相220V

補償方式：共補、分補、混合補償

接線方式：角接或星接

電容配置方式：等比、等差、等容

投切組數：1-16路

補償容量：1-600KVar

訂貨須知

1.額定工作電壓，三相電壓及負荷工作電流波動范圍，受電功率因數

2.負荷性質：穩定負荷還是沖擊性負荷，有無大型整流設備和中高頻設備，電動機是否為直流調整或變頻調整

3.配變?nèi)萘浚河米鲉闻_電動機無功就地補償時，提供電機型號、功率、工作電壓及負荷電流變化范圍

4.如要求產品在有嚴重高次諧波環境下工作，應詳細提供諧波情況

5.如需要配置電量綜合參數測試儀，請在訂貨時注明
