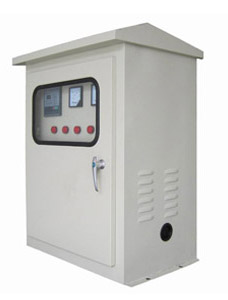

DGAC戶外無功補償裝置



1.概述：

          DGAC 型系列裝置采用計算機輔助設計(CAD)，引入微電腦控制，對無功量實行智能化跟蹤補償，其結構合理，技術先進，廣泛應

用于低壓電網、提高功率因數，減少無功損耗，改善供電質量，是新一代的節電產品。
2.主要特點：

          體積小，便于安裝維修。專用于額定電壓380V，容量30-600kVA的三相變 壓器的無功就地補償。
采用微電腦控制，功能齊全，性能可靠，補償方式自動，LED數字顯示電網功率因數，顯示范圍：滯后(0.00~0.99)，超前(0.00~0.99)。
通過面板鍵盤三個功能設定鍵完成數字顯示COSΦ設定值、延時設定值、過壓設定值的設定，簡明的人機對話，使操作極為方便。
有超前、滯后過電壓LED指示燈指示，LED提示編程輸入。
使用安全、具有過電壓保護功能；當電網電壓超過本機電壓設定值 (出廠時已調整到430V，用戶可根據需要在400~450V范圍內重新設定)時，數字COSΦ表自動轉換顯示為電網當前的電壓值，同時自動快速逐級切除已投入的電容器。一旦電壓恢復正常，本裝置會自動恢復工作。
抗干擾能力強，高于國家專業標準。

3.主要技術指標：

         使用條件：海拔≤2000米，環境溫度-25℃~50℃，濕度20℃，≤50%，安裝傾斜≤5°。
額定電壓：400VAC，50Hz。
額定容量：30、36、40、48、56、60、64、72、84、90、 96、120、160、200、250、300、350、400、500、600kvar。
使用電壓范圍：(0.85~1.10)倍額定電壓。
最大允許過電流：1.30倍額定電流。
控制路數：4路，6路，8路，10路，12路。
投切時間：1~150s/次，可調。
工作方式：自動，連續運行。
負載在5~100%間變化時，COSφ值保持在0.95以上。

4.型號及其含義：
